Компактний кільцевий розподільний пристрій середньої напруги (RMU - Головний блок кільця) з газовою ізоляцією SF 6 для внутрішнього використання. Він призначений для електропостачання та розподілу енергії в радіальних та кільцевих міських мережах, у промисловості та там, де надзвичайно бажані невеликі розміри розподільних пристроїв при збереженні високих технічних параметрів. Розподільні щити виготовляються та випробовуються відповідно до діючих стандартів. Випробування типу, що проводяться незалежними акредитованими органами сертифікації. Результати випробувань підтверджуються відповідними сертифікатами та звітами про випробування.
Charakterystyka
Характеристики
- мініатюрні розміри розподільного пристрою при збереженні високих технічних параметрів,
- дуже високий рівень безпеки, включаючи захист від дуги - підтверджено відповідними сертифікатами,

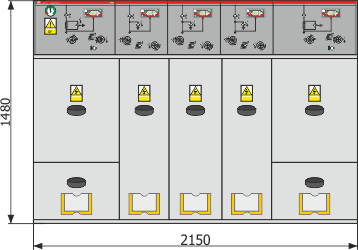

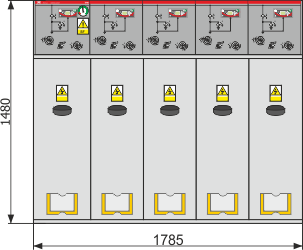

- розподільний пристрій може бути сконфігурований з декількох відсіків різного призначення: відсік лінії, відсік трансформатора, відсік вимикача, мірний відсік, відсік кабелю,
- можливість легкого розширення розподільного пристрою за допомогою додаткових комплектів (це слід враховувати при оформленні замовлення)
- кожен комплект можна виготовити як розширюваний, - можливість адаптувати розподільний пристрій для роботи з системами дистанційного керування та вимірювання, наприклад, для роботи з мережами SmartGrid,
- швидкий заземлювач, що заземлює плавкий запобіжник з обох сторін у відсіку трансформатора, резервуар як основний елемент,
- виготовлена з нержавіючої та кислотостійкої сталі, заповнена газом SF 6 , з'єднання якої закриті герметичним зварюванням, а її конструкція забезпечує безпеку для експлуатації та навколишнього середовища, а також герметичність протягом усього терміну експлуатації розподільного пристрою
- виробник має можливість переробляти використані розподільні пристрої та безпечно збирати газ SF 6 з їх резервуарів
Можливе маркування / номенклатура
Безпека
- Надійна конструкція розподільних пристроїв TPM гарантує високу надійність,
- Бак виготовлений з нержавіючої та кислотостійкої сталі, що забезпечує стійкість до впливів навколишнього середовища,
- Використання екранованих головок, що гарантує безпеку, наприклад під час сервісних робіт із знятою кришкою та напругою на силових кабелях,
- Індикатор щільності газу - манометр, що повідомляє про правильний тиск ізоляційного газу всередині бака,
- Внутрішній опір дуги 20kA в стандартній комплектації та 21kA в спеціальній версії,
- Підвищення тиску, спричинене утворенням внутрішньої дуги, усувається відкриванням запобіжного клапана, встановленого в нижній частині баку розподільного пристрою. Викиди газів у кабельний канал, що не становить загрози для персоналу,
- Приводи, що забезпечують миттєве перемикання пристроїв, що в поєднанні з системою гасіння електричної дуги запобігає її виникненню між розмикаються контактами,
- Кожен відсік розподільних пристроїв оснащений індикаторами напруги, завдяки яким оператор може переконатися
у відсутності напруги на клемах втулки, - Розбірлива синоптична схема, що покращує інтуїтивність використання та читання стану пристроїв,
- Набір механічних блокувачів дозволяє відкривати маску кабельного відсіку лише після того, як заземлювач закритий,
- Набір механічних блокувань між пристроями, що запобігають неправильним операціям перемикання,
- Необов’язкове використання електромагнітних блокувачів, що запобігають замиканню заземлювального вимикача у випадку напруги на силових кабелях,
- Набір допоміжних контактів з виходом сигналів стану пристрою, що гарантує безпечне маневрування,
- Реле тиску завжди використовується з моторизованою опцією, що гарантує безпечне маневрування.
Dane techniczne
Відповідність стандартам:
Розподільний пристрій TPM відповідає вимогам наступних стандартів:
- PN-EN 62271-1 - "Високовольтні розподільні пристрої та засоби управління - Частина 1: Загальні положення",
- PN-EN 62271-200 - "Високовольтні розподільні пристрої та апаратура керування. Частина 200: Розподільні пристрої змінного струму в металевих корпусах з номінальною напругою вище 1 кВ до 52 кВ включно",
- PN-EN 62271-100 - "Високовольтні розподільні пристрої та пристрої управління - Частина 100: Вимикачі змінного струму",
- PN-EN 62271-102 - "Високовольтні розподільні пристрої та пристрої управління - Частина 102: Високовольтні роз'єднувачі змінного струму та вимикачі заземлення",
- PN-EN 62271-103 - "Високовольтні розподільні пристрої та апаратура керування. Частина 103: Роз'єднувачі вимикачів з номінальною напругою вище 1 кВ до 52 кВ включно",
- PN-EN 62271-105 - "Високовольтні розподільні пристрої та апаратура керування. Частина 105: Роз'єднувачі перемикачів запобіжників змінного струму"
Розподільний пристрій сертифікований Електротехнічним інститутом.
Номінальні дані розподільного пристрою TPM | ||
Номінальна напруга | Ur | 25 кВ |
Номінальна частота - кількість фаз | Fr | 50/60 Гц / 3 |
Частота живлення витримує напругу | Ud | 50 кВ / 60 кВ |
Витримує напруга імпульсу блискавки (1,2 / 50 мкс) | Up | 125 кВ / 145 кВ |
Номінальний безперервний струм основних рейок | Ir | 630 А |
Номінальний короткочасний витримуючий струм основних ланцюгів | Ik | 16 кА (3 с) / 20 кА (1 с) / 25 кА (3 с) * 1) |
Номінальний піковий витримуючий струм основних ланцюгів | Ip | 40 кА / 50 кА / 63 кА * 1) |
Опір внутрішньої дуги | IA | 20 кА (1 с) / 22 кА (1 с) * 1) |
Клас IAC | AFLR | |
Клас захисту IP | IP4X (опція IP54) | |
Стійкість до механічного впливу | Ik10 |
Умови роботи: | |
Температура навколишнього середовища | |
- пік короткочасний
|
+ 40 ° C
|
- найвище середнє значення протягом доби
|
+ 35 ° C
|
- мінімальний
|
|
- без вторинних ланцюгів
|
- 25 ° C
|
- з вторинними ланцюгами
|
- 5 ° C / - 15 ° C / - 25 ° C 2)
|
Відносна вологість повітря | |
- найвище середнє значення протягом доби
|
95%
|
- найвищий середньомісячний
|
90%
|
висота установки над рівнем моря без необхідності
знижувати тиск газу SF 6 |
до 1000 м / хв |
Вібрації | вібрації, спричинені зовнішніми причинами
чи землетрусами, незначні |
Ступінь захисту (внутрішній захист) | |
- відсік для апарату SF 6 з нержавіючої сталі
|
IP 67
|
- відсік для приводу та підключення
|
IP 4X
|
Умови забруднення | |
- Значне забруднення сіллю, парами, пилом, димом, займистими газами
|
Брак
|
- Їдкий
|
Брак
|
- Обмерзання, обмерзання, запрошення
|
Брак
|
Примітка:
1) Для напруги 12 кВ
2) За умови, що виробник обладнання контролю, вимірювання та захисту не вказав інше.
Примітка:
Номінальний струм запобіжників, рекомендований провідними виробниками для захисту первинних ланцюгів
трансформаторів з номінальною напругою 6 кВ, 10 кВ, 15 кВ та 20 кВ, слід вибирати відповідно до IEC 60282-1, DIN 43625 із тепловим захистом.
Wyposażenia pól

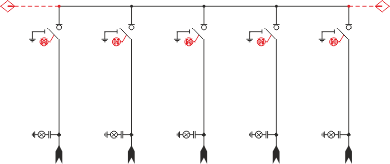

Wyposażenia pola L - rozłącznikowe (liniowe, zasilające, odpływowe)
Основні параметри | |
Ur | = 25 кВ |
Fr | = 50/60 Гц |
Ud | = 50/60 кВ |
Up | = 125/145 кВ |
Ir | = 630 А |
Ik | = до 25 кА (3 с) |
Ip | = до 63 кА |
Imа | = до 63 кА |
IA | = до 22 кА |
вимикач-роз'єднувач класу M2, E3 | |
вимикач-роз'єднувач класу M0, E2 |
Номінальний роз'єднувач вимикача, лінійний відсік (L) | ||
Безперервний номінальний струм | Ir | 630 А |
Номінальний струм короткого замикання | Ima | 50 кА |
Номінальний струм розриву в ланцюзі з низькою індуктивністю | Iload | 630 А |
Номінальний струм розриву в ланцюзі кільцевої мережі | Iloop | 630 А |
Номінальний струм розриву кабельної зарядки | Iicc2 | 60 А |
Номінальний струм розриву для зарядки повітряних ліній | Iicc1 | 20 А |
Номінальний струм розриву замикання на землю | Ief1 | 180 А |
Номінальний струм розриву кабелю та лінії заряду в умовах замикання на землю | Ief2 | 104 А |
Клас роз'єднувача перемикача | М2, Е3 | |
Клас заземлювачів | M0, E2 |
- відповідність PN-EN 62271-103, роз'єднувачі вимикачів з номінальною напругою вище 1 кВ до 52 кВ включно,
- поле L як єдиний модуль з можливістю розширення або майже в будь-якій конфігурації до чотирьох полів у загальному резервуарі,
- вузол вимикача заземлення, конструкція якого базується на з'єднаних рухомих контактах та відокремлених нерухомих контактах заземлювача та роз'єднувача,
- вимикач-роз'єднувач, оснащений системою дугогасіння під час перемикання,
- ручний привід з двома пружинами, що забезпечує інтуїтивне та легке маневрування, а також швидке закриття та відкриття розподільного пристрою,
- синоптичне відображення станів апарату та цілих основних ланцюгів,
- втулки типу С з різьбленням М16, оснащені ємнісними дільниками напруги, призначеними для роботи з індикаторами напруги в системі LRM або HR та для роботи з електромагнітними блокуваннями,
- індикатор наявності напруги кабелю в системі LRM,
- манометр - індикатор щільності газу з двозонною шкалою, що вказує номінальний абсолютний тиск газу SF6 -125 кПа (0,125 МПа) при температурі 20 ° C (по одному на один резервуар),
- система механічних блокувань між пристроями та кришками кабельного відсіку для запобігання помилковим операціям перемикання - зняття кришки лише після закриття заземлювача,
- запобіжний клапан (один в одному резервуарі), який відкривається внаслідок збільшення тиску, спричиненого дугою всередині бака, направляючи гази вниз у кабельний канал, усуваючи тим самим ризик для оператора,
- індикатор наявності кабельної напруги,
- тримачі для кабелів.
- Привід двигуна постійного струму 24 В (інша напруга за запитом), легко додається на місці,
- реле тиску - для співпраці з двигуном, телемеханікою,
- Польовий контролер SEM SC11 плюс панель для локального управління, мудбуса або двійкового зв'язку
- допоміжні контакти як відображення стану апаратів для систем телемеханіки,
- датчики напруги - трансформатори малої потужності,
- трансформатори струму, котушки Роговського,
- трансформатори замикання на землю,
- індикатори потоку струму короткого замикання,
- допоміжний кабінет схем / співпраця з телемеханікою,
- сигналізація "ON", "OFF" у вигляді сигнальних ламп,
- нагрівачі проти конденсату,
- можливість розширення з кожного боку,
- блокування ключа роз'єднувача або розетки заземлювача,
- електромагнітний замок розетки заземлювача,
- обмежувачі перенапруги.

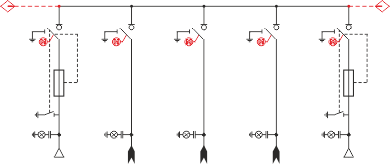

Wyposażenia pola T - rozłącznikowe z bezpiecznikami transformatorowymi
Основні параметри | |
Ur | = 25 кВ |
Fr | = 50/60 Гц |
Ud | = 50/60 кВ |
Up | = 125/145 кВ |
Ir | = 250 А (вставка 125 А) |
Ik | = до 20 кА (1 с) |
Ip | = до 50 кА |
IA | = до 22 кА |
Irtransf | = 750 А |
вимикач-роз'єднувач класу M2, E3 |
Номінальний роз'єднувач вимикача, відсік трансформатора (Т) | |||
Безперервний номінальний струм | Iр | 250 А | |
Максимальний струм запобіжника з термозахистом | 125 А | ||
Перехідний струм | Itransfer | 720 А | |
Клас електричного роз'єднувача | М2, Е3 | ||
Максимальна потужність трансформатора | Itransfer | 6 кВ | 800 кВА |
10 кВ | 1000 кВА | ||
15 кВ | 1600 кВА | ||
20 кВ | 2000 кВА |
- відповідність стандарту PN-EN 62271-105 - комплекти роз'єднувачів із запобіжниками змінного струму,
- T поле як єдиний модуль з можливістю розширення або майже в будь-якій конфігурації до чотирьох полів у загальному резервуарі,
- вузол вимикача заземлення, конструкція якого базується на з'єднаних рухомих контактах та відокремлених нерухомих контактах заземлювача та роз'єднувача,
- нижній вимикач заземлення, що забезпечує заземлення з обох боків вставок,
- вимикач-роз'єднувач, оснащений системою дугогасіння під час перемикання,
- ручний привід з двома пружинами, що забезпечує інтуїтивне та легке маневрування, а також швидке закриття та відкриття розподільного пристрою,
- синоптичне відображення станів апарату та цілих основних ланцюгів,
- функція накопичувача накопичувача, завдяки якій роз'єднувальні контакти розмикаються у випадку використання вставок СН з термозахистом (ударник) або котушкою випуску
- вставити індикатор вигорання,
- втулки типу А зі вставною розеткою, оснащені ємнісними дільниками напруги, призначені для роботи з індикаторами напруги в системі LRM або HR та для роботи з електромагнітними блокуваннями,
- індикатор наявності напруги кабелю в системі LRM,
- система механічних блокувань між пристроями та кришкою кабельного відсіку для запобігання неправильним операціям перемикання - зняття кришки лише після закриття заземлювача,
- запобіжний клапан (один в одному резервуарі), який відкривається в результаті збільшення тиску, спричиненого дугою всередині резервуара, направляючи гази вниз у кабельний канал,
- тримачі для кабелів.
- Привід двигуна постійного струму 24 В (інша напруга за запитом), легко додається на місці,
- реле тиску - для співпраці з двигуном, телемеханікою,
- Польовий контролер SEM SC11 плюс панель для локального управління, Modbus або двійкового зв'язку,
- допоміжні контакти як відображення стану апаратів для систем телемеханіки,
- плавки запобіжники, обладнані обмежувачем температури (термічним запобіжником) згідно зі стандартами IEC 60282-1, DIN 43625, наприклад SIBA або Eximprod,
- датчики напруги - трансформатори малої потужності,
- трансформатори струму, котушки Роговського,
- трансформатори замикання на землю,
- індикатори потоку струму короткого замикання.
- сигналізація "ON", "OFF" у вигляді сигнальних ламп,
- нагрівачі проти конденсату,
- можливість розширення з кожного боку,
- блокування ключа роз'єднувача або розетки заземлювача,
- електромагнітна блокування розетки заземлювача, опція, призначена для систем, що співпрацюють з відновлюваними джерелами енергії,
- випуск шунта - котушка DWN 24 В постійного струму (інші напруги за запитом).

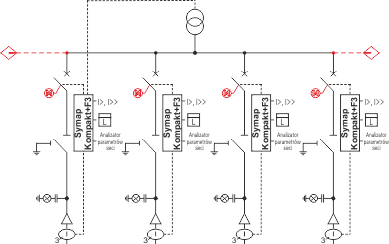

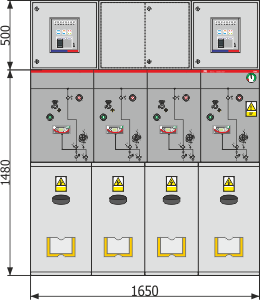

Wyposażenia pola W - wyłącznikowe (zasilające, odpływowe, transformatorowe)
Основні параметри | |
Ur | = 25 кВ |
Fr | = 50/60 Гц |
Ud | = 50/60 кВ |
Up | = 125/145 кВ |
Ir | = 630 А |
Imа | = до 20 кА |
Isc | = до 50 кА |
Icc1 | = 10 А |
Icc2 | = 31,5 А |
вимикач-роз'єднувач класу M2, E3 | |
Серія Shift (O-0, 3s-CO-3min-CO) |
Номінальні параметри вимикача - відсік автоматичного вимикача (Вт) | ||
Безперервний номінальний струм | Ir | 630 А |
Струм короткого замикання | Imа | 40 кА / 50 кА / 52,5 кА * 1) |
Струм розриву короткого замикання | Isc | 16 кА / 20 кА / 21 кА * 1) |
Номінальний струм розриву в ланцюзі з низькою індуктивністю | 630 А | |
Струм ненавантаженої кабельної лінії - Icc1 / Icc2 | Icc1 / Icc2 | 10 A / 31,5 A |
Клас вимикача | М2, Е2 | |
Змінна серія | 0-0, 3s-CO-3min-CO |
Спеціальна версія:
1) Для напруги 12 кВ.
- відповідність стандарту PN-EN 62271-100, високовольтні автоматичні вимикачі змінного струму,
- відповідність стандарту PN-EN 62271-102, високовольтним роз'єднувачам змінного струму та заземлювачам,
- W поле як єдиний модуль з можливістю розширення або майже в будь-якій конфігурації до чотирьох полів у загальному резервуарі,
- автоматичний вимикач, конструкція якого заснована на використанні вакуумних камер зі струмом відключення 16 кА або 20 кА, закритих у резервуарі, наповненому газом SF 6 ,
- комплект роз'єднувача-заземлювача на основі загальних рухомих контактів та відокремлених нерухомих контактів заземлювача та роз'єднувача. Функція роз'єднувача полягає в забезпеченні безпечного розриву ланцюга,
- ручний пружинний привід автоматичного вимикача, що забезпечує інтуїтивне та легке маневрування, а також швидке закриття та відкриття розподільного пристрою; привід має систему підсилення автоматичного вимикача, що дозволяє швидко вмикати цикл вимкнення,
- ручний безпружинний механізм роботи роз'єднувача-заземлювача, що забезпечує інтуїтивне та легке маневрування розподільчим пристроєм,
- синоптичне відображення станів апарату та цілих основних ланцюгів,
- перемикач сигналізації охорони,
- автономний захист, бажано AZZ-4 (виробляється ITR) або WIC 1 (виробник Woodward) з виділеними трансформаторами струму,
- втулки типу С з різьбленням М16, оснащені ємнісними дільниками напруги, призначеними для роботи з індикаторами напруги в системі LRM або HR та для роботи з електромагнітними блокуваннями,
- індикатор наявності напруги кабелю в системі LRM,
- манометр - індикатор щільності газу з двозонною шкалою, що вказує номінальний абсолютний тиск газу SF6 -125 кПа (0,125 МПа) при температурі 20 ° C (по одному на один резервуар),
- система механічних блокувань між пристроями та кришками кабельного відсіку для запобігання помилковим операціям перемикання - зняття кришки лише після закриття заземлювача,
- запобіжний клапан (один в одному резервуарі), який відкривається внаслідок збільшення тиску, спричиненого дугою всередині бака, направляючи гази вниз у кабельний канал, усуваючи тим самим ризик для оператора,
- індикатор наявності кабельної напруги,
- тримачі для кабелів.
- Двигун постійного струму 24 В для вимикача та перемикача (інша напруга за запитом),
- реле тиску - для співпраці з двигуном, телемеханікою,
- допоміжні контакти як відображення стану апаратів для систем телемеханіки,
- захист, крім бажаних автономних, контролери відсіків, автоматизація ATS
- датчики напруги - трансформатори малої потужності,
- трансформатори струму, котушки Роговського,
- трансформатори замикання на землю,
- індикатори потоку струму короткого замикання,
- допоміжний кабінет схем / співпраця з телемеханікою,
- сигналізація "ON", "OFF" у вигляді сигнальних ламп,
- нагрівачі проти конденсату,
- можливість розширення з кожного боку,
- обмежувачі перенапруги.
Wyposażenia pola S - rozłącznikowe - sprzęgłowe
Основні параметри | |
Ur | = 25 кВ |
Fr | = 50/60 Гц |
Ud | = 50/60 кВ |
Up | = 125/145 кВ |
Ir | = 630 А |
Ik | = до 25 кА (3 с) |
Ip | = до 63 кА |
Imа | = 63 кА |
IA | = 22 А |
вимикач-роз'єднувач класу M2, E3 | |
вимикач-роз'єднувач класу M0, E2 |
- відповідність PN-EN 62271-103, роз'єднувачі вимикачів з номінальною напругою вище 1 кВ до 52 кВ включно,
- S поле як єдиний модуль, що розширюється праворуч і ліворуч,
- вимикач-роз'єднувач, конструкція якого базується на спільних рухомих контактах і нерухомих контактах,
- система дугогасіння під час операцій перемикання,
- ручний механізм керування однією або двома пружинами (залежно від застосування заземлювача), що забезпечує інтуїтивне та легке маневрування, а також замикання та відкривання розподільного пристрою за допомогою швидких дій,
- синоптичне відображення станів апарату та цілих основних ланцюгів,
- манометр - індикатор щільності газу з двозонною шкалою, що вказує номінальний абсолютний тиск газу SF 6 -125 кПа (0,125 МПа) при температурі 20 o C (по одному на один резервуар)
- запобіжний клапан (один в одному резервуарі), який відкривається через збільшення тиску, спричиненого дугою всередині резервуара, направляючи гази вниз у кабельний канал, усуваючи тим самим ризик для персоналу.
- Привід двигуна постійного струму 24 В (інша напруга за запитом), легко додається на місці,
- вимикач заземлення основної схеми лівої або правої секції,
- індикатор наявності напруги на магістральних лініях до і після вимикача,
- реле тиску - для співпраці з двигуном, телемеханікою,
- Польовий контролер SEM SC11 плюс панель для локального управління, Modbus або двійкового зв'язку,
- допоміжні контакти як відображення стану апаратів для систем телемеханіки,
- нагрівачі проти конденсату,
- можливість розширення з кожного боку,
- замок ключа розетки вимикача або вимикача заземлення.
Wyposażenia pola M - pomiarowe
Основні параметри | |
Ur | = 25 кВ |
Fr | = 50/60 Гц |
Ud | = 50/60 кВ |
Up | = 125/145 кВ |
Ir | = 630 А |
Ik | = до 20 кА (1 с) |
Ip | = до 50 кА |
- відповідність стандарту PN-EN 62271-200, розподільні пристрої змінного струму в металевих корпусах, номінальною напругою вище 1 кВ до 52 кВ включно ",
- поле М як єдиний модуль, що розширюється праворуч і ліворуч,
- система шин, закрита в баку з нержавіючої сталі,
- комплект трансформаторів напруги та струму,
- індикатор наявності напруги на головних коліях,
- синоптичний з відображенням основних ланцюгів,
- манометр - індикатор щільності газу з двозонною шкалою, що вказує номінальний абсолютний тиск газу SF 6 -125 кПа (0,125 МПа) при температурі 20 o C (по одному на один резервуар)
- запобіжний клапан (один в одному баку), який відкривається внаслідок підвищення тиску, спричиненого дугою всередині бака, направляючи гази вниз у кабельний канал, усуваючи тим самим ризик для оператора
- реле тиску - для співпраці з двигуном, телемеханікою,
- нагрівачі проти конденсату,
- варіанти підключення через бічні роз'єми або кабельні головки.
Przedziały rozdzielnicy SN typu TPM
Відсік перемикача
Комутаційний відсік розміщений у резервуарі з нержавіючої та кислотостійкої сталі, в якості ізолюючого середовища використовувався газ SF6, який має дуже високу діелектричну міцність і дуже хорошу здатність дуги гасити. У резервуарі встановлені такі компоненти: шини, з'єднувачі та ізолятори. Розподільний пристрій - це інтегрований роз'єднувач із заземлювальним вимикачем, який також закритий та замикається. Кожен резервуар має запобіжний клапан, відкриття якого зменшує підвищення тиску, викликане утворенням внутрішньої дуги. У розподільних пристроях TPM та TPM компактний клапан розміщений внизу резервуара у відсіку кабельних з'єднань в одній із лінійних відсіків. Єдиним винятком є відсік TPM T + з лінійним розташуванням запобіжників, де клапан розташований у задній частині розподільного пристрою. Ємнісні дільники напруги, з'єднані з індикаторами напруги, розташованими на передній стінці розподільного пристрою, вбудовані в втулки. І роз'єднувач вимикачів, і приводні механізми - надзвичайно довговічні та надійні пристрої. Конструкція забезпечує виконання 5000 робочих циклів без необхідності регулювання, обслуговування та заміни елементів.
Відсік для запобіжників
Плавки запобіжники високої напруги з термозахистом (згідно з DIN 43625) встановлюються у відділення для запобіжників розподільного пристрою (у спеціальних ізолюючих трубках).
Конструкція відділення для запобіжників запобігає його відкриванню до того, як замикач замикається. Увімкнути роз'єднувач вимикачів у відсіку трансформатора можливо лише після попереднього закриття кришки відсіку запобіжників.
У разі перегорання плавкого запобіжника, встановлений на ньому за допомогою важеля ударник призводить до вимкнення роз'єднувача в відсіку трансформатора.
Повторне закриття роз'єднувача вимикача можливо після заміни плавких запобіжників.
Відсік для приводів
Відсік для приводів включає вбудований безпосередній ручний (двигун) механізм роботи роз'єднувача та вимикача заземлення або вакуумного вимикача та роз'єднувача із заземлювачем. Більше того, відсік трансформатора оснащений накопичувачем, який дозволяє вимкнути роз'єднувач після спрацьовування ударника плавкого запобіжника або у разі використання котушки відключення. Перегорання запобіжника вказується на передній панелі приводу. У відділенні приводів розподільних пристроїв є манометр (відкалібрований з урахуванням номінального стану залежно від температури), який повідомляє про правильний тиск газу SF6 всередині бака. У передній частині розподільного пристрою є індикатори наявності напруги на кабелі.
Кабельний відсік
У кабельному відділенні розподільний пристрій з'єднаний з кабелями електромережі за допомогою кабельних головок. Окремі поля кабельних відсіків мають металеві бар'єри, що відокремлюють одне поле від іншого.
Кабельний відсік оснащений:
- Втулки типу С для фідерної, вихідної та трансформаторної зондів, обладнані вимикачем живлення,
- втулки типу А для трансформаторних відсіків, обладнаних запобіжниками СН,
- тримачі для кабелів,
- заземлювальні клеми для зворотних жил.
Крім того, кожна коробка дозволяє встановити наступне обладнання:
- захисні трансформатори, котушки Роговського,
- датчики напруги,
- обмежувачі перенапруги,
- комбіновані системи із застосуванням глибоких решіток, наприклад, дві головки на фазу, головка + датчик напруги, головка + розрядник перенапруги, дві головки на фазу + датчик напруги, дві головки на фазу + розрядник перенапруги, головка + розрядник + датчик напруги,
Розподільний пристрій TPM призначений для монтажу кабелів перетином до 630 мм2, таких як:
- із пластиковою ізоляцією, наприклад YHAKXS, YHKX, XUHAKXS, XRUHKS.
Sposób wykonywania kanału kablowego pod rozdzielnicą SN typu TPM

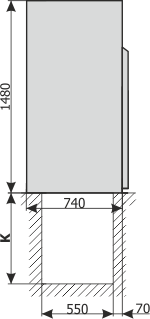

На кресленнях нижче представлена пропозиція щодо кабельного каналу. Глибина трубопроводу для сухих кабелів повинна бути виконана з урахуванням радіуса вигину кабелю в залежності від його зовнішнього діаметра згідно з PBUE. Пропозиція щодо глибини кабельного каналу наведена на рисунку 1. Уникнути або зменшити глибину кабельного каналу можна, використовуючи піднятий плінтус або фальш-підлогу.
перетин кабелю (мм 2 ) | радіус вигину (мм) | глибина каналу K (мм) |
50 | 370 | 400 |
70 | 400 | 430 |
95 | 440 | 470 |
120 | 470 | 500 |
150 | 500 | 550 |
185 | 540 | 600 |
240 | 590 | 700 |
Osprzęt kablowy
Аксесуари для кабелів - Головки GPH EUROMOLD - Інтерфейс A | ||||
Тип кабелю | Перетин кабелю в
залежності від типу головки |
Тип голови | Тип
кабельного наконечника для даної головки / кабелю |
Тип обмежувача
перенапруги залежно від напору |
Одножильні кабелі
з пластиковою ізоляцією та робочим сердечником Al. і Cu із зворотним провідником з мідних проводів до напруги 20 кВ |
25-120 | K152SR (прямий) | натиснута | 156S A
(можна підключити лише до K200T) |
25-150 | K200SR (прямий) | гвинт | ||
25-150 | K158LR (кутова) | натиснута | ||
25-150 | K200LR (кутова) | гвинт |
Аксесуари для кабелів - головки GPH EUROMOLD - Інтерфейс C | ||||
Тип кабелю | Перетин кабелю в
залежності від типу головки |
Тип голови | Тип
кабельного наконечника для даної головки / кабелю |
Тип обмежувача
перенапруги залежно від напору |
Одножильні кабелі
з пластиковою ізоляцією та робочим сердечником Al. і Cu із зворотним провідником з мідних проводів до напруги 20 кВ |
10-300 | K430TB | гвинт | 300PB -10SA |
10-300 | K480TB | гвинт | 800PB -10SA | |
240-630 | K484TB | гвинт | 800PB -10SA | |
10-300 | K400TB | гвинт | 400PB -10SA | |
185-630 | K440TB | гвинт | 400PB -10SA | |
10-240 | K400LB | пресовано і гвинтово | 400PB -10SA
(тільки перед головою) |
Аксесуари для кабелів - Головки CELLPACK - Інтерфейс A | ||||
Тип кабелю | Перетин кабелю | Типи головки в
залежності від перетину кабелю |
Тип
кабельного наконечника для даної головки / кабелю |
Тип обмежувача
перенапруги залежно від напору |
Одножильні кабелі з пластиковою ізоляцією з
робочим сердечником Al. і Cu із зворотним провідником з мідних проводів до напруги 20 кВ |
16-95 | CWS 250A 24kV 16-95 M / EGA - проста | (CWS C16-95) -комплект | Брак |
70-150 | CWS 250A 24kV 70-150 M / EGA - проста | (CWS C70-150) -комплект | ||
25-95 | CGS 250A 24kV 25-95 M / EGA - кутова | (CGS C25-95) -комплект | ||
70-150 | CGS 250A 24kV 70-150 M / EGA - кутова | (CGS C70-150) -комплект |
Аксесуари для кабелів - Головки CELLPACK - Інтерфейс C | ||||
Тип кабелю | Перетин кабелю | Типи головки в
залежності від перетину кабелю |
Тип
кабельного наконечника для даної головки / кабелю |
Тип обмежувача
перенапруги залежно від напору в залежності від напруги мережі |
Одножильні кабелі з пластиковою ізоляцією з
робочим сердечником Al. і Cu із зворотним провідником з мідних проводів до напруги 20 кВ |
25-70 | CTS 630A 24kV 25-70 EGA - кутова | (CTS C25-95) -комплект | КТКСА 18кВ |
95-240 | CTS 630A 24kV 95-240 EGA - кутова | (CTS C95-240) -комплект | CTKSA 24кВ |
Аксесуари для кабелів - Головки GPH EUROMOLD - Інтерфейс A | ||||
Тип і виробник датчика напруги
(з яким випробовували головки) |
Тип
муфтової головки , додатково два кабелі на фазу |
Тип
муфтової головки, додатково два кабелі на фазу + обмежувач |
Тип
муфтової головки, додатково два кабелі на фазу + датчик |
Ізолюючий тип штекера |
KAA-VS4 (Nexans) | відсутність | відсутність | відсутність | K150DR-B / G |
KAA-VS4 (Nexans) | відсутність | відсутність | відсутність | K150DR-B / G |
KAA-VS4 (Nexans) | відсутність | відсутність | відсутність | K150DR-B / G |
KAA-VS4 (Nexans) | відсутність | відсутність | відсутність | K150DR-B / G |
Аксесуари для кабелів - головки GPH EUROMOLD - Інтерфейс C | ||||
Тип і виробник датчика напруги
(з яким випробовували головки) |
Тип
муфтової головки , додатково два кабелі на фазу |
Тип
муфтової головки, додатково два кабелі на фазу + обмежувач |
Тип
муфтової головки, додатково два кабелі на фазу + датчик |
Ізолюючий тип штекера |
UR-65 (ITR), SMVS UW1002-1 (Зеліско), KEVA24C24 (c) (ABB) | K300PB | K300PB | K300PB | K400DR-B / G |
SMVS UW1002-3 (Зеліско), KEVA24C24 (c) (ABB) | K800PB i K804PB | K800PB i K804PB | K800PB i K804PB | K400DR-B / G |
SMVS UW1002-3 (Зеліско) | K800PB i K804PB | K800PB i K804PB | K800PB i K804PB | K400DR-B / G |
SMVS UW1001 (Зеліско), PLUGSENS (Arteche), KEVA24C10 (c) (ABB) | K400TB + K400CP
або K440PB |
K400TB + K400CP
або K440PB |
K400TB + K400CP
або K440PB |
K400DR-B / G |
SMVS UW1001 (Зеліско), PLUGSENS (Arteche), KEVA24C10 (c) (ABB) | K400TB + K400CP
або K440PB |
K400TB + K400CP
або K440PB |
K400TB + K400CP
або K440PB |
K400DR-B / G |
Брак | K440PB
(лише перед головою) |
K440PB
(лише перед головою) |
K440PB
(лише перед головою) |
K400DR-B / G |
Аксесуари для кабелів - Головки CELLPACK - Інтерфейс A | ||||
Тип і виробник датчика напруги
(з яким випробовували головки) |
Тип
муфтової головки , додатково два кабелі на фазу |
Тип
муфтової головки, додатково два кабелі на фазу + обмежувач |
Тип
муфтової головки, додатково два кабелі на фазу + датчик |
Ізолюючий тип штекера |
Брак | Брак | Брак | Брак | CIK 250A 24 кВ |
Аксесуари для кабелів - Головки CELLPACK - Інтерфейс C | ||||
Тип і виробник датчика напруги
(з яким випробовували головки) |
Тип
муфтової головки , додатково два кабелі на фазу |
Тип
муфтової головки, додатково два кабелі на фазу + обмежувач |
Тип
муфтової головки, додатково два кабелі на фазу + датчик |
Ізолюючий тип штекера |
R-65 (ITR),
KEVA24C25 (c) (ABB) |
CTKS 630A 24kV 25-70 EGA | На запит | На запит | CIK 630A 36кВ |
CTKS 630A 24kV 95-240 EGA | На запит | На запит |
Аксесуари для кабелів - Головки TYCO ELECTRONICS - Інтерфейс A | |||||
Тип кабелю | Я знаю напругу.
Uo / U (кВ) |
Перетин кабелю в
залежності від типу головки |
Тип голови
Пряма / Кутова |
Тип
кабельного наконечника для даної головки / кабелю |
Тип
обмежувача перенапруги залежно від напору |
Одножильні кабелі
з пластиковою ізоляцією та робочим сердечником Al. і Cu із зворотним провідником з мідних проводів |
6/10 | 16-70 | RSSS 525A / RSES 525A | Гвинт в комплекті | Брак |
6/10 | 95 | RSSS 525B / RSES 525B | |||
6/10 | 95-100 | RSSS 525C / RSES 525C | |||
8,7/15 | 16-50 | RSSS 525A / RSES 525A | |||
8,7/15 | 50-95 | RSSS 525B / RSES 525B | |||
8,7/15 | 70-120 | RSSS 525C / RSES 525C | |||
8,7/15 | 120-150 | RSSS 525D / RSES 525D | |||
12/20 | 16 | RSSS 525A / RSES 525A | |||
12/20 | 25-95 | RSSS 525B / RSES 525B | |||
12/20 | 70-95 | RSSS 525C / RSES 525C | |||
12/20 | 70-150 | RSSS 525D / RSES 525D |
Аксесуари для кабелів - Головки TYCO ELECTRONICS - Інтерфейс C | |||||
Тип кабелю | Я знаю напругу.
Uo / U (кВ) |
Перетин кабелю в
залежності від типу головки |
Тип голови
Пряма / Кутова |
Тип
кабельного наконечника для даної головки / кабелю |
Тип
обмежувача перенапруги залежно від напору |
Одножильні кабелі
з пластиковою ізоляцією та робочим сердечником Al. і Cu із зворотним провідником з мідних проводів |
6/10 | 35-95 | RSTI-5851 | Гвинт в комплекті | RSTI-CC-68SA ** 10
- ЗУПИНКИ, ВИБРАНІ ІНДИВІДУАЛЬНО |
6/10 | 95-240 | RSTI-5853 | |||
6/10 | 185-300 | RSTI-5855 | |||
6/10 | 400 | RSTI-3951 | |||
6/10 | 500 | RSTI-3952 | |||
6/10 | 600 | RSTI-3953 | |||
8,7 / 15 і 12/20 | 35-70 | RSTI-5851 | |||
8,7 / 15 і 12/20 | 95-240 | RSTI-5852 | |||
8,7 / 15 і 12/20 | 185-300 | RSTI-5855 | |||
8,7 / 15 і 12/20 | 400 | RSTI-5951 | |||
8,7 / 15 і 12/20 | 500 | RSTI-5952 | |||
8,7 / 15 і 12/20 | 600 | RSTI-5953 | |||
8,7 / 15 і 12/20 | 800 | RSTI-5954 |
Аксесуари для кабелів - Головки TYCO ELECTRONICS - Інтерфейс A | ||||
Тип і виробник датчика
напруги (з яким випробовували головки) |
Тип муфтової головки,
додатково два кабелі на фазу |
Тип муфтової головки,
варіант два кабелі на фазу + обмежувач |
Тип муфтової головки,
додатково два кабелі на фазу + датчик |
Ізолюючий тип штекера |
Брак | Брак | Брак | Брак | Брак |
Аксесуари для кабелів - Головки TYCO ELECTRONICS - Інтерфейс C | ||||
Тип і виробник датчика
напруги (з яким випробовували головки) |
Тип муфтової головки,
додатково два кабелі на фазу |
Тип муфтової головки,
варіант два кабелі на фазу + обмежувач |
Тип муфтової головки,
додатково два кабелі на фазу + датчик |
Ізолюючий тип штекера |
RSTI-VS-24-BP
Tyco Electronics SMVS-UW1002-0 Зелений |
RSTI-CC-5851 | Брак | ||
RSTI-CC-5853 | ||||
RSTI-CC-5855 | ||||
RSTI-CC-3951 * | ||||
RSTI-CC-3952 * | ||||
RSTI-CC-3953 * | ||||
RSTI-CC-5851 | ||||
RSTI-CC-5854 | ||||
RSTI-CC-5855 | ||||
RSTI-CC-3951 * | ||||
RSTI-CC-3952 * | ||||
RSTI-CC-3953 * | ||||
RSTI-CC-3954 * |
Gabaryty orientacyjne / możliwości przyłączy w rozdzielnicy TPM
Sposób łączenia zestawów rozbudowywalnych
Розподільний пристрій TPM має можливість розширення за допомогою подальших наборів (за умови, що це було обговорено на етапі ціноутворення та замовлення). Способи підключення представлені на малюнках нижче. Детальна інформація міститься в документації з експлуатації та обслуговування розподільних пристроїв.
Widok z boku i gabaryty rozdzielnic TPM
1) - кришка у випадку розподільного пристрою TPM та TPM, розташування P у розширюваному варіанті - верхнє з'єднання,
2) - кришка у випадку розподільного пристрою TPM та TPM, розташування P у розширюваному варіанті - бічне з'єднання,
3) - платформа під розподільним пристроєм у разі з'єднання набору різних висоти,
4), 5) - глибина маскування у разі використання блискавкозатримувачів у лінійних відсеках (95 мм або 205 мм залежно від типу використовуваних грозозахисників),
5) - глибина маскування в конфігурації T2Z, L2Z, LL2Z, LZ2Z,
6) - глибина маскування у разі застосування блискавкозахисників у лінійних відсеках (95 мм або 155 мм залежно від типу використовуваних грозозахисників, блискавковідводи RDA 21, частково встановлені в кабельному каналі).
Schemat elektryczny, widok z frontu i gabaryty rozdzielnicy TPM
Konfiguracja TL (pole transformatorowe i pole liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja TLL (pole transformatorowe i 2 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja TLLL (pole transformatorowe i 3 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja TLLLL (pole transformatorowe i 4 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja TLT (2 pola transformatorowe i pole liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja TLLT (2 pola transformatorowe i 2 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja TLLLT (2 pola transformatorowe i 3 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LL (2 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LLL (3 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LLLL (4 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LLLLL (5 pól liniowych)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WL (pole wyłącznikowe i pole liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WLL (pole wyłącznikowe i 2 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WLLL (pole wyłącznikowe i 3 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WLLW (2 pola wyłącznikowe i 2 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WLLLW (2 pola wyłącznikowe i 3 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WWWL (3 pola wyłącznikowe i pole liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WWWW (4 pola wyłącznikowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WLL (pola wyłącznikowe i 2 pola liniowe)
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WLL (pole wyłącznikowe i 2 pola liniowe) z analizatorem parametrów sieci
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja WLLW (2 pola wyłącznikowe i 2 pola liniowe) z analizatorem parametrów sieci
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Schemat elektryczny, widok z frontu i gabaryty rozdzielnicy TPM Compact
Конфігурація LTL
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Schemat elektryczny, widok z frontu i gabaryty rozdzielnicy TPM układ C
Konfiguracja LTL
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LLTL
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LLLTL
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LZLTL
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
Konfiguracja LTLLTL
Необов’язкове обладнання позначено червоним кольором на електричній схемі.
